Scan-Kopf mit Strahlformer steigert die Produktivität in der Brennstoffzellen-Fertigung

Zusammenarbeit der Photonik-Experten erschließt neue Anwendungen

Die SCANLAB GmbH entwickelt, gemeinsam mit ihren Schwesterfirmen Blackbird Robotersysteme GmbH und Holo/Or Ltd., vielversprechende neue Systemkonzepte für Laseranwendungen wie das Laserschweißen von Bipolarplatten und die additive Fertigung (Metall-3D-Druck). Durch Integration von spezifischen Strahlformern hat der neuartige Systemaufbau das Potenzial zu einer annähernden Verdopplung der Produktivität beim Schweißen von Bipolarplatten für Wasserstoff-Brennstoffzellen gezeigt.

Die Brennstoffzellen-Technologie wurde lange als Nischenmarkt eingeschätzt. Inzwischen ist die Nachfrage spürbar gestiegen, nicht zuletzt verursacht durch die Energiewende und die Suche nach alternativen Antrieben. Für eine effiziente Massenfertigung muss jedoch der Durchsatz beim Schweißen metallischer Bipolarplatten, die den Stack einer Brennstoffzelle bilden, gesteigert werden. Hohe Schweißgeschwindig keiten erfordern schnelle Scan-Systeme sowie Hochleistungslaser, beides ist heute verfügbar. Doch ausschlaggebend für die erreichbare Geschwindigkeit ist der Schweißprozess an sich. Häufig treten Fehler in Schweißnähten, wie ‚Humping-Effekte‘ und Einbrandkerben auf, sobald eine gewisse Geschwindigkeit überschritten wird.

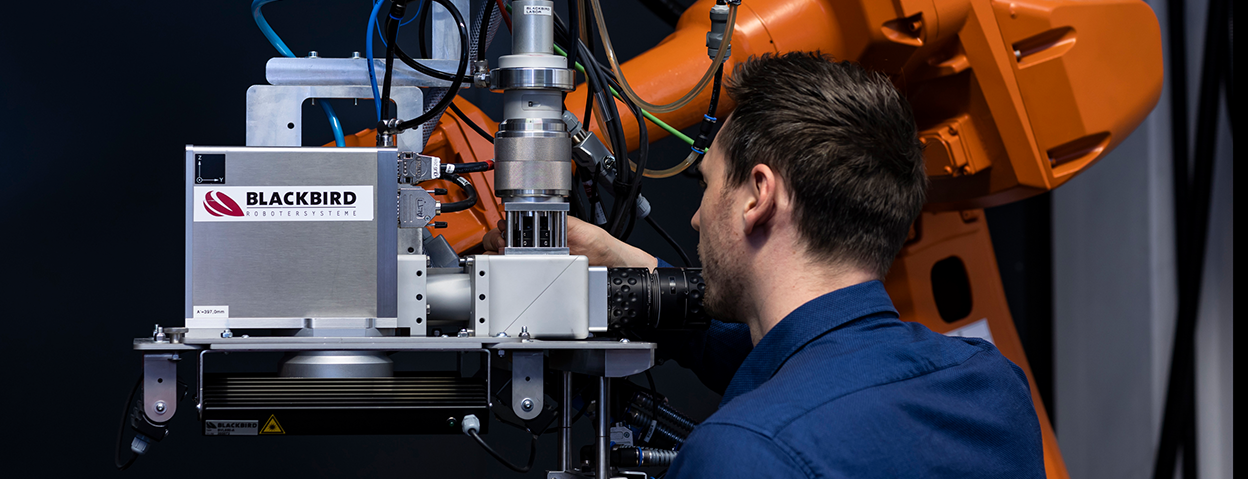

Blackbird Robotersysteme hat in einem Testaufbau den intelliSCAN 2D-Scan-Kopf von SCANLAB und HOLO/ORs neueste Entwicklung Flexishaper, ein über den gesamten Leistungsbereich einstellbarer Strahlformer, integriert. Die Bestimmung der notwendigen Strahlformung wurde mithilfe einer Prozesssimulation ermittelt. Die Auslegung des eingesetzten Strahlformers ist das Ergebnis eines kombinierten optischen Designs, das diffraktive optische Elemente (DOE) mit einem Scan-System verbindet. Die Applikations versuche erlaubten das Verschieben des Geschwindigkeitslimits für fehlerfreies Schweißen von 45 m/min auf bis zu 70 m/min.

Übertragung der Bearbeitungspraxis mit DOEs
Das Schweißen dünner Bleche für Bipolarplatten stellt ähnliche Anforderungen an den Bearbeitungs prozess wie das Laser-Pulverbettschweißen (LPBF). Beide Verfahren erfordern ein Scanner-Bildfeld von bis zu 500 x 500 mm² sowie eine typische Prozessgeschwindigkeit von rund 1 m/s und darunter. Auch beim Verfahren für Metall-3D-Druck wird die Bearbeitungsgeschwindigkeit nicht vom Scan-System oder der Laserleistung limitiert, sondern der Prozess an sich setzt die Grenzen für den Durchsatz. Daher sind die erfreulichen Laserschweiß-Ergebnisse der erste Schritt auch auf dem Weg zur Optimierung von LPBF-Prozessen.

Die nächsten Schritte bestehen darin, das Konzept des Laserschweißens in einem größeren Maßstab zu testen und verschiedene Applikationen parallel zu verfolgen. SCANLABs fiberSYS ist gerade auf die Anforderungen beider Verfahren, LPBF und Schweißprozesse, ausgerichtet. Daher wurde die Integration von DOEs genau in dieses Scan-System, speziell für den Einsatz in Multi-Kopf-Maschinen konzipiert, in die Entwicklungs-Roadmap mit aufgenommen.
