Schutz des Objektivs während der Schweißung

Air Management

Das Air Management ist einer der Grundbausteine für den erfolgreichen und vor allem wirtschaftlichen Betrieb von Laserschweiß-Anlagen mit Scan-Köpfen. Die zentrale Aufgabe des Air Managements ist, sowohl den Scan-Kopf und deren Verschleißteile vor Verschmutzung zu bewahren als auch den Prozessbereich frei von Schmauch zu halten, um ein ungehindertes Einkoppeln des Laserstrahls zu ermöglichen. Nach über einem Jahrzehnt praktischer Erfahrung im Bereich des Laserschweißens bietet Blackbird ein umfassendes und erprobtes Paket mit dem auch in fordernder Umgebung eine maximale Lebensdauer Ihres Systems gewährleistet ist.

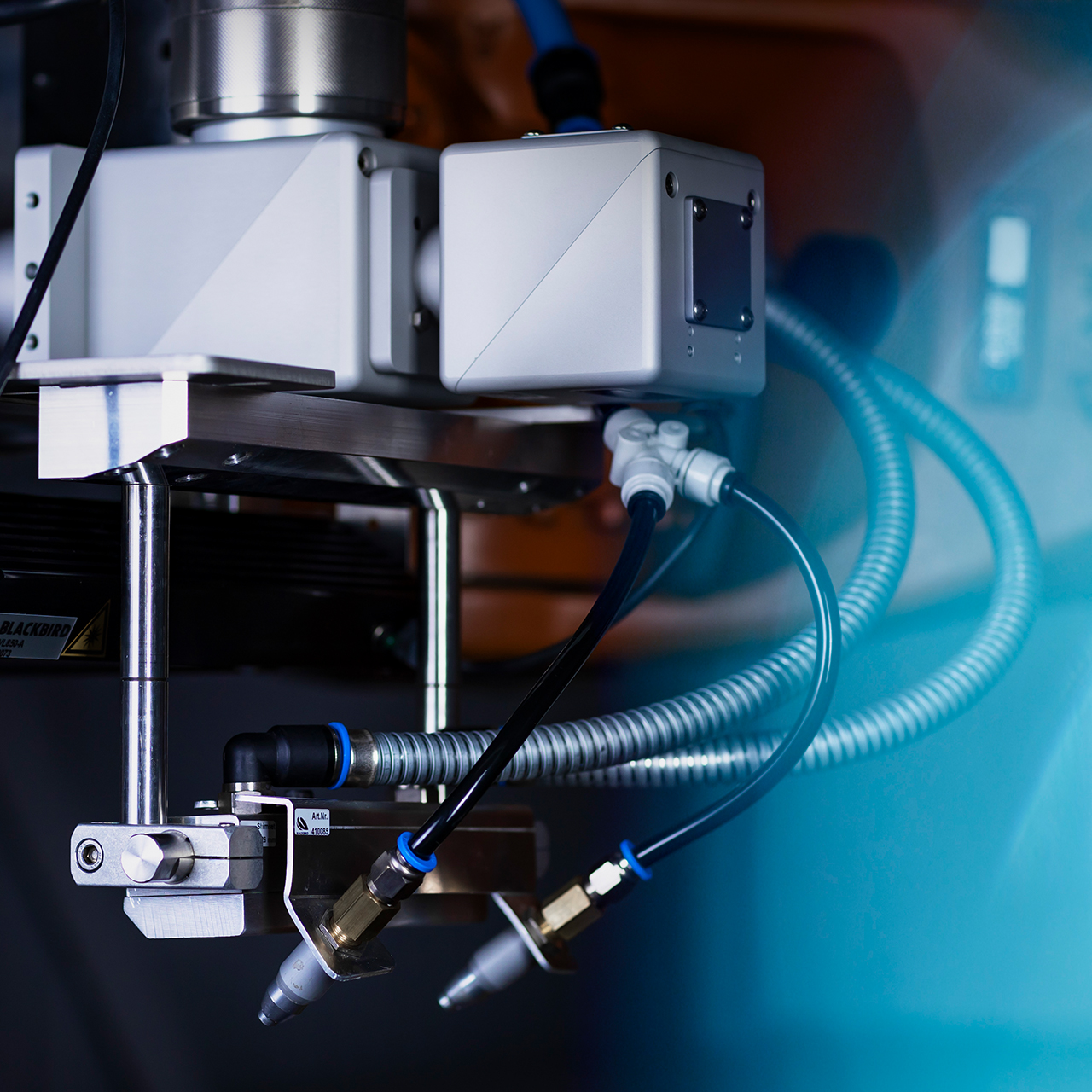

Die Hauptbestandteile des Air Managements sind ein Crossjet, Prozessblasdüsen, ein Schmauchschutzmodul und die Aufbereitung von Spülluft.

Eines der Bauteile mit zentraler Wichtigkeit beim Laserschweißen ist das Schutzglas. Es schützt effektiv die dahinterliegenden Scanner-Spiegel und Fokussieroptiken, um eine hohe Strahlqualität mit geringen Leistungsverlusten zu gewährleisten. Da dessen Verunreinigung den Prozess negativ beeinflussen kann und folglich zum Prozessabbruch führen kann, ist es wesentlich dieses komplett frei von Ablagerungen zu halten. Hierfür ist der Crossjet unterhalb des Schutzglases angebracht. Während des Prozesses dient er dazu, durch einen starken Luftstrom größere Schweißspritzer abzulenken, welche mit hoher Geschwindigkeit aus der Fügestelle ausgeworfen werden.

Die Prozessblasdüsen sind direkt auf die Fügestelle gerichtet und entfernen mit einem gemäßigten Luftstrom den Schweißschmauch von der Fügestelle. Dies verhindert eine Interaktion des Laserstrahls mit luftgängigen Materialpartikeln.

Sicher auch außerhalb des Prozesses

Um auch in den Prozessnebenzeiten eine Ablagerung auf dem Schutzglas zu verhindern, kommt die Schmauchschutzglocke zum Einsatz. Diese erzeugt unmittelbar vor dem Schutzglas durch permanente Luftströmung ein 'Luftkissen' welches verhindert, dass sich Materialpartikel ablagern können. Dafür wird speziell gereinigte Spülluft (englisch: purge air) verwendet.

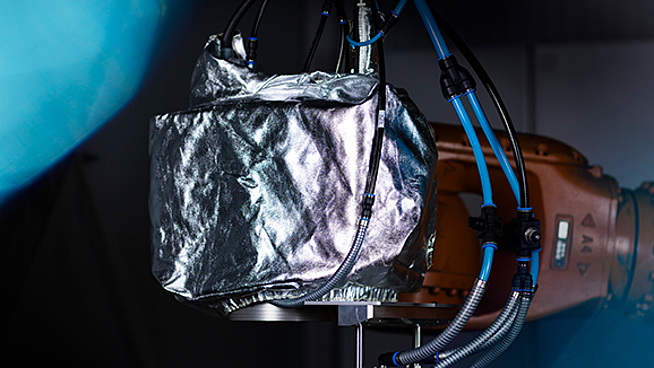

Schutzhülle für Scan-Kopf

Bei besonders fordernden Prozessumgebungen kann zusätzlich noch eine Schutzhaube eingesetzt werden. Diese schützt den Scan-Kopf vor groben Verunreinigungen und Beschädigung und ist für den intelliWELD II PR erhältlich.

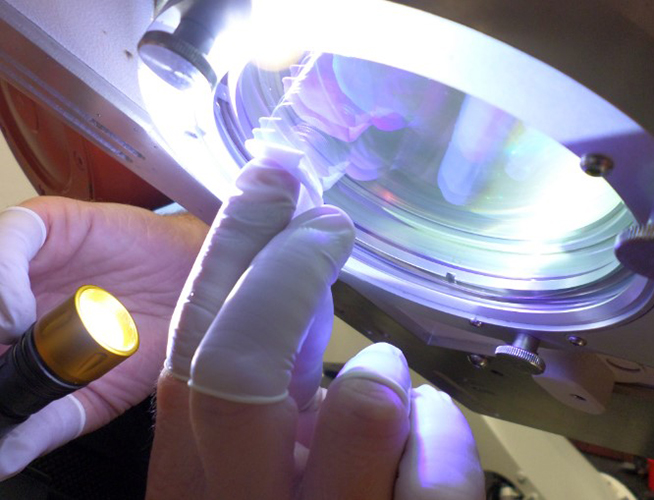

Handwerkszeug zur Überprüfung und Pflege

Zur professionellen Pflege des Scan-Kopfes und dessen Schutzgläsern ist ein umfassend ausgestatteter Wartungskoffer verfügbar. Dieser enthält Equipment mit dessen Hilfe in bestimmten Abständen eine äußerliche Reinigung der Optik durchgeführt werden kann.
